№ по порядку
|
Наименование признака
|
Обычная точность изготовления
|
Повышенная точность изготовления
|
|
Холодная деформация
|
Горячая деформация
|
Сварные
|
Холодная деформация
|
Горячая деформация
|
Сварные
|
|
1.
|
Вогнутость/выпуклость
|
0,5 мм
|
0,75 мм
|
-
|
0,5 мм
|
0,5 мм
|
-
|
|
2.
|
Максимально допустимый радиус скругления углов
|
3 мм
|
|
3.
|

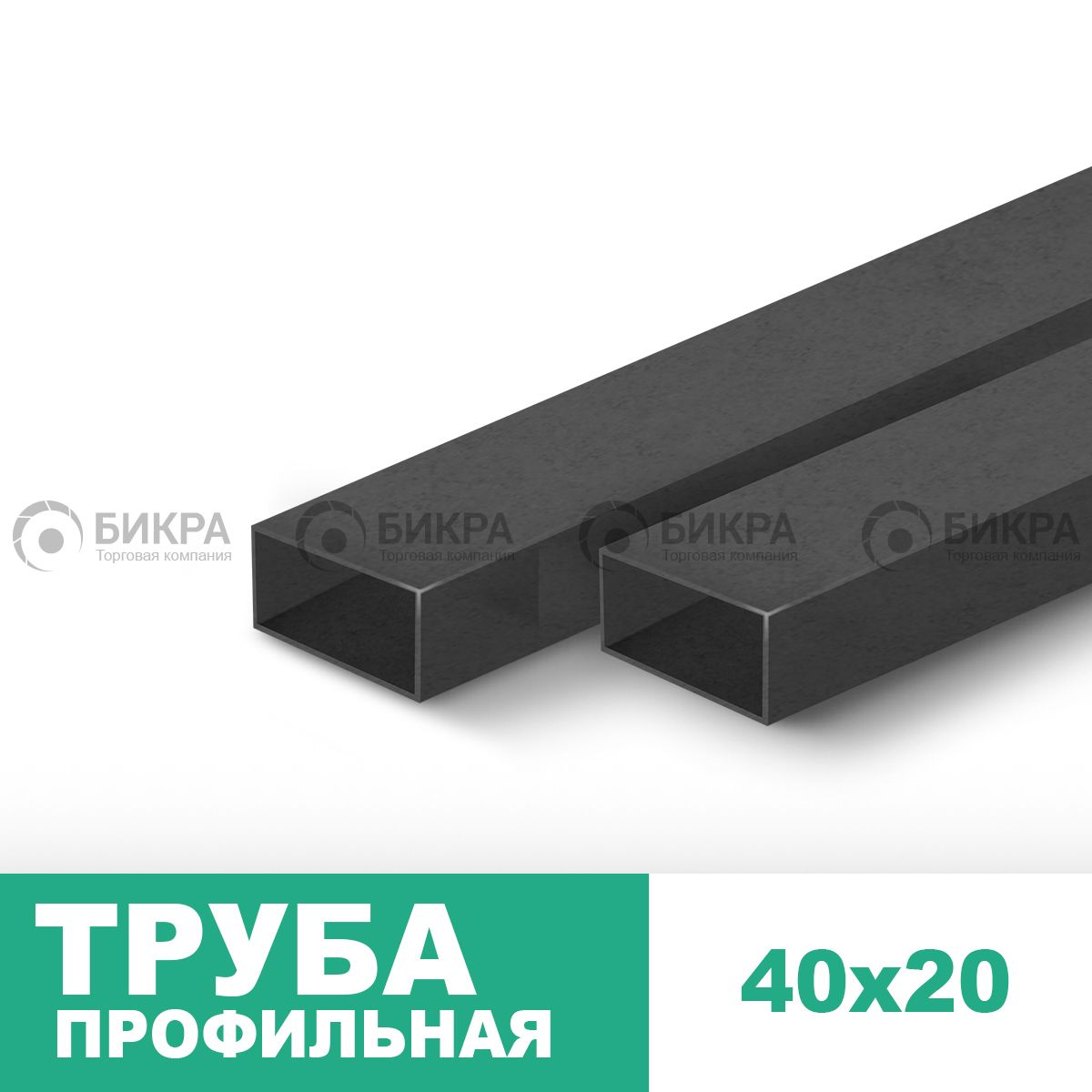

Вариации размера наружного трубного профиля (длина номинальная – 4 см)
|
+- 0,3 мм (максимум 40,3 мм, минимум 39,7 мм)
|
+- 1,5 % (максимум 40,6 мм, минимум 39,4 мм)
|
+- 0,3 мм (максимум 40,3 мм, минимум 39,7 мм)
|
+- 0,25 мм (максимум 40,25 мм, минимум 39,75 мм)
|
+- 1,25 % (максимум 40,5 мм, минимум 39,5 мм)
|
+- 0,25 мм (максимум 40,25 мм, минимум 39,75 мм)
|
|
4.
|
Вариации размера наружного трубного профиля (ширина номинальная – 2 см)
|
+- 0,3 мм (максимум 20,3 мм, минимум 19,7 мм)
|
+- 1,5 % (максимум 20,3 мм, минимум 19,7 мм)
|
+- 0,3 мм (максимум 20,3 мм, минимум 19,7 мм)
|
+- 0,25 мм (максимум 20,25 мм, минимум 19,75 мм)
|
+- 1,25 % (максимум 20,25 мм, минимум 19,75 мм)
|
+- 0,25 мм (максимум 20,25 мм, минимум 19,75 мм)
|
|
5.
|
Вариации толщины стенки трубного профиля (размер номинальный – 1,5 см)
|
+- 12,5 % (максимум 1,6875 мм, минимум 1,3125 мм)
|
От + 12,5 % до -15,0 % (максимум 1,6875 мм, минимум 1,275 мм)
|
+- 10,0 % (максимум 1,65 мм, минимум 1,35 мм)
|
+- 12,5 % (максимум 1,6875 мм, минимум 1,3125 мм)
|
От + 12,5 % до -15,0 % (максимум 1,6875 мм, минимум 1,275 мм)
|
+- 10,0 % (максимум 1,65 мм, минимум 1,35 мм)
|
|
6.
|
Скручивание (максимум, допустимый по правилам производства и приёмки)
|
-
|
2,5 мм на метр
|
-
|
По согласованию
|
20 на метр
|
-
|
|
7.
|
Криволинейность, допустимая по ГОСТу
|
3 мм
|
1 мм
|
