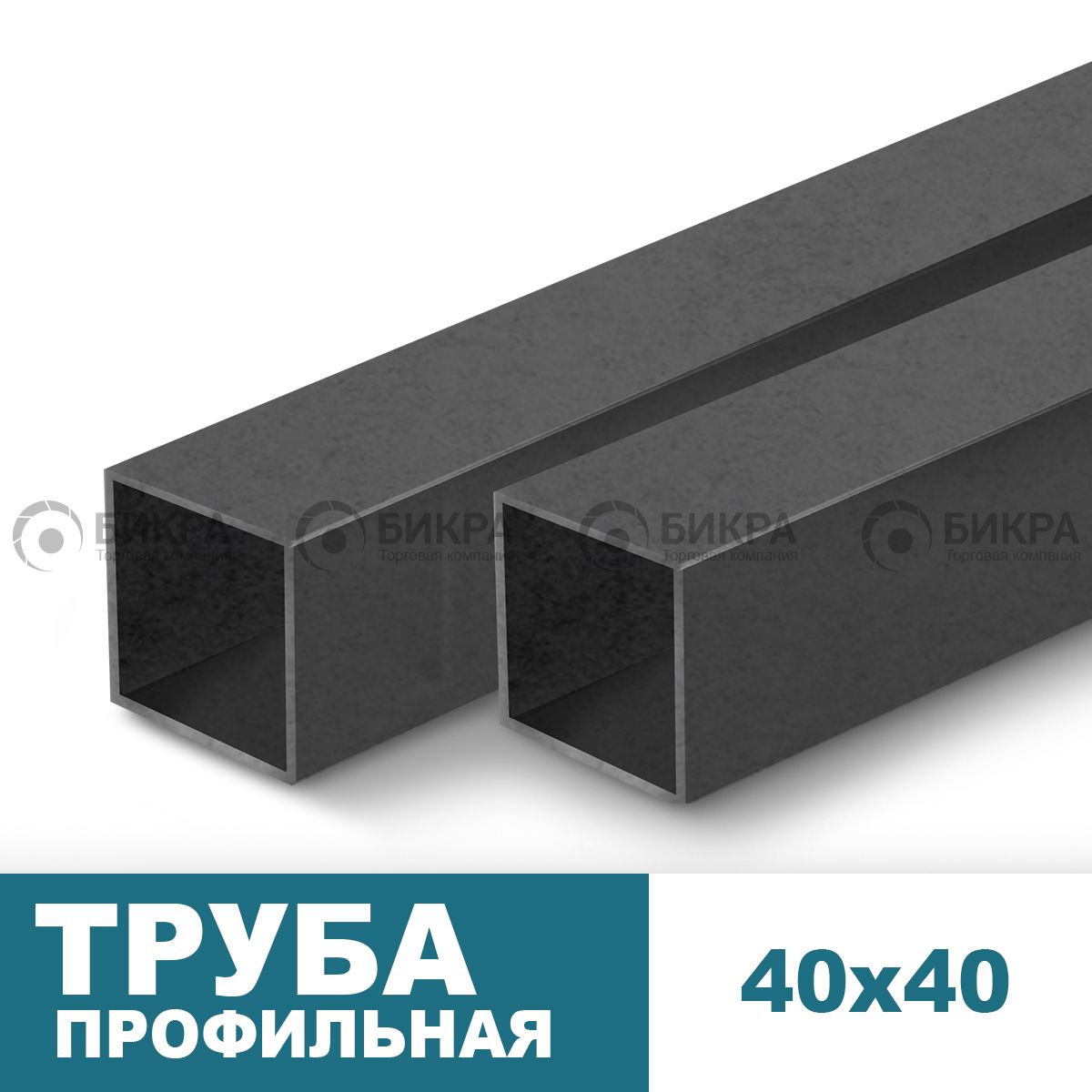

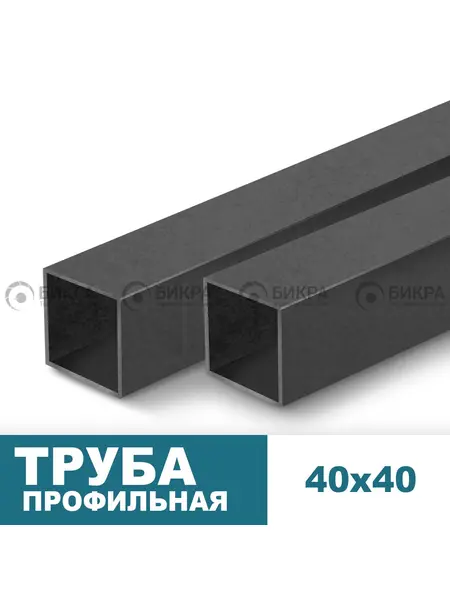

Труба профильная 40х40, характеристики
|
Для горячедеформированного изделия
|
Для сварного изделия
|
Для холоднодеформированного изделия
|
|
Обычная точность
|
Повышенная точность
|
Обычная точность
|
Повышенная точность
|
Обычная точность
|
Повышенная точность
|
|
1.
|
Размер наружный (допустимое отклонение)
|
+- 1,5 %
|
+- 1,25 %
|
+- 0,4 мм
|
+- 0,3 мм
|
+- 0,4 мм
|
+- 0,3 мм
|
|
2.
|
Длина каждой стороны профиля трубы
|
Максимум 40,6 мм, минимум 39,4 мм
|
Максимум 40,5 мм, минимум 39,5 мм
|
Максимум 40,4 мм, минимум 39,6 мм
|
Максимум 40,3 мм, минимум 39,7 мм
|
Максимум 40,4 мм, минимум 39,6 мм
|
Максимум 40,3 мм, минимум 39,7 мм
|
|
3.
|
Вогнутость и выпуклость (допустимое отклонение)
|
0,75 мм
|
0,5 мм
|
-
|
-
|
0,5 мм
|
0,5 мм
|
|
4.
|
Скручивание
|
-
|
До 20 на каждый погонный метр
|
-
|
До 20 на каждый погонный метр
|
-
|
Возможно согласование
|
|
5.
|
Толщина стенки (возможное отклонение от номинального значения)
|
От + 12,5 % до - 15,0 %
|
От + 12,5 % до - 15,0 %
|
+- 10 %
|
+- 10 %
|
+- 12,5 %
|
+- 12,5 %
|
|
6.
|
Толщина стенки (первый вариант – 1,5 мм)
|
max 1,6875 мм, min 1,275 мм
|
max 1,6875 мм, min 1,275 мм
|
max 1,65 мм, min 1,35 мм
|
max 1,65 мм, min 1,35 мм
|
max 1,6875 мм, min 1,75 мм
|
max 1,6875 мм, min 1,75 мм
|
|
7.
|
Толщина стенки (первый вариант – 2 мм)
|
max 2,25 мм, min 1,7 мм
|
max 2,25 мм, min 1,7 мм
|
max 2,2 мм, min 1,8 мм
|
max 2,2 мм, min 1,8 мм
|
max 1,6875 мм, min 1,75 мм
|
max 1,6875 мм, min 1,75 мм
|
|
8.
|
Разностенность
|
Допускается, если она не выводит трубную стенку за предельные отклонения по толщине
|
|
9.
|
Кривизна
|
Не может превышать 2 мм на каждый метр погонный
|
|
10.
|
Отклонение от прямого угла в поперечном сечении
|
Не должно превышать +- 1,50
|
