Наименование признака
|
Трубы, произведённые с обычной точностью
|
Трубы, произведённые с повышенной точностью
|
|
Холоднодеформированные
|
Горячедеформированные
|
Сварные
|
Холоднодеформированные
|
Горячая деформация
|
Сварные
|
|
1.
|

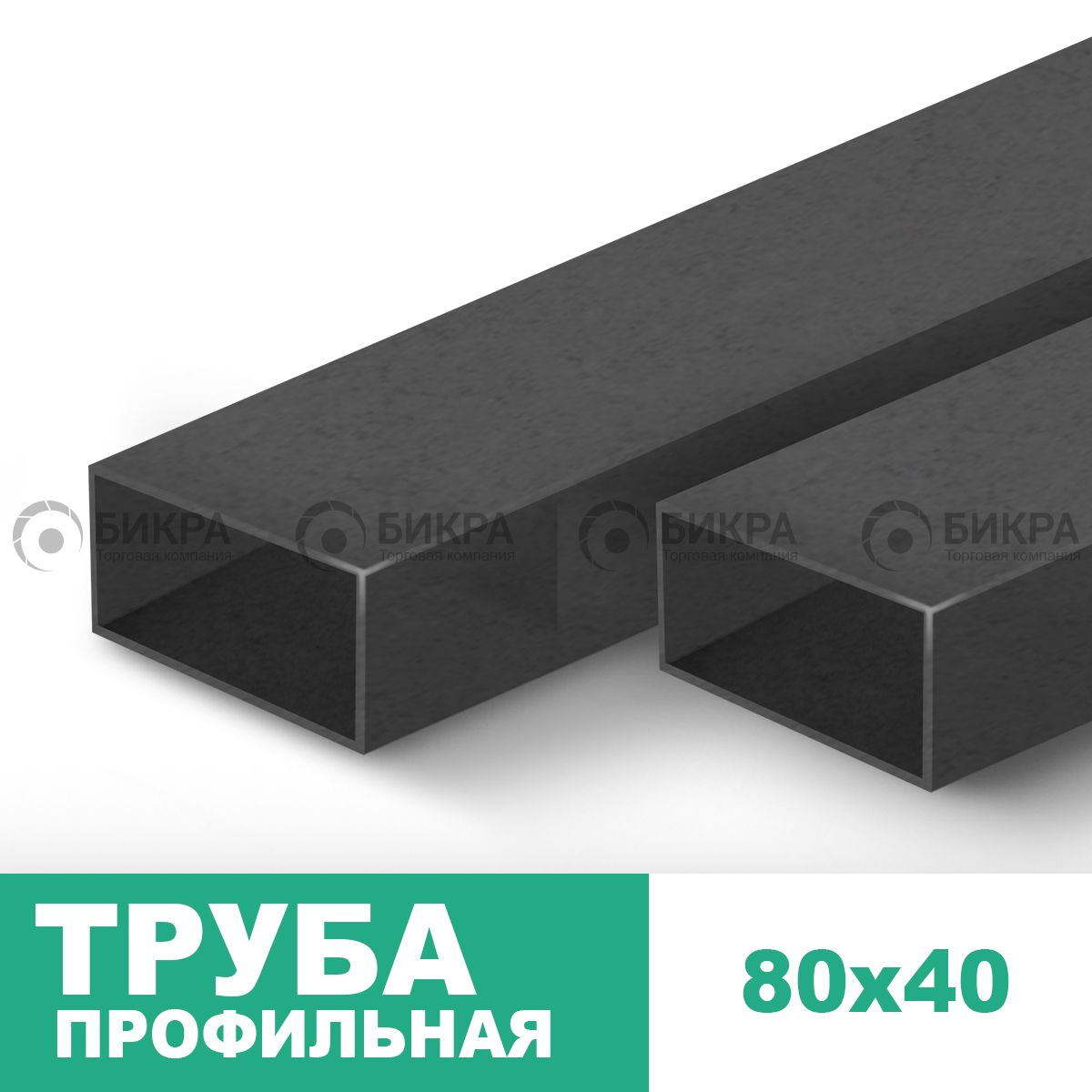

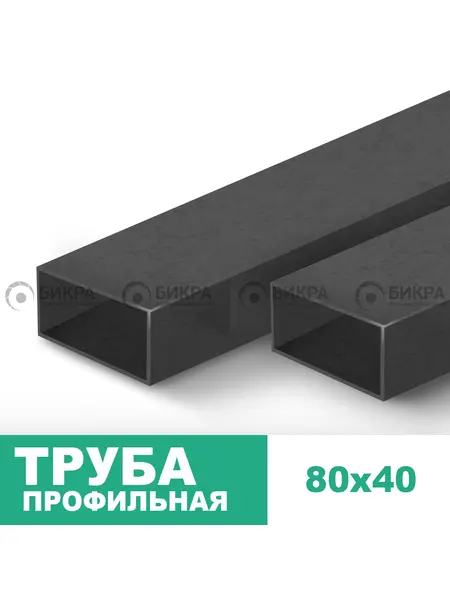

Допущения изменения размера наружного трубного профиля (длина по стандарту – 80 мм)
|
+- 0,8 % (от 80,64 мм до 79,36 мм)
|
+- 1,5 % (от 81,2 мм до 78,6 мм)
|
+- 0,8 % (от 80,64 мм до 79,36 мм)
|
+- 0,8 % (от 80,64 мм до 79,36 мм)
|
+- 1,25 % (от 81,0 мм до 79,0 мм)
|
+- 0,8 % (от 80,64 мм до 79,36 мм)
|
|
2.
|
Допущения изменения размера наружного трубного профиля (ширина по стандарту – 40 мм)
|
+- 0,8 % (от 40,32 мм до 39,68 мм)
|
+- 1,5 % (от 40,6 мм до 39,3 мм)
|
+- 0,8 % (от 40,32 мм до 39,68 мм)
|
+- 0,8 % (от 40,32 мм до 39,68 мм)
|
+- 1,25 % (от 40,5 мм до 39,5 мм)
|
+- 0,8 % (от 40,32 мм до 39,68 мм)
|
|
3.
|
Допущения изменения толщины стенки трубного профиля (размер по стандарту – 2 см)
|
+- 12,5 % (от 2,25 мм до 2,25 мм)
|
От + 12,5 % до -15,0 % (от 2,25 мм до 1,7 мм)
|
+- 10,0 % (от 2,2 мм до 1,8 мм)
|
+- 12,5 % (от 2,25 мм до 2,25 мм)
|
От + 12,5 % до -15,0 % (от 2,25 мм до 1,7 мм)
|
+- 10,0 % (от 2,2 мм до 1,8 мм)
|
|
4.
|
Допущения изменения толщины стенки трубного профиля (размер по стандарту – 2,5 см)
|
+- 12,5 % (от 2,8125 мм до 2,1875 мм)
|
От + 12,5 % до -15,0 % (от 2,125 мм до 1,7 мм)
|
+- 10,0 % (от 2,75 мм до 2,25 мм)
|
+- 12,5 % (от 2,8125 мм до 2,1875 мм)
|
От + 12,5 % до -15,0 % (от 2,125 мм до 1,7 мм)
|
+- 10,0 % (от 2,75 мм до 2,25 мм)
|
|
5.
|
Допущения изменения толщины стенки трубного профиля (размер по стандарту – 3 см)
|
+- 12,5 % (от 3,375 мм до 2,625 мм)
|
От + 12,5 % до -15,0 % (от 3,375 мм до 2,55 мм)
|
+- 10,0 % (от 3,3 мм до 2,7 мм)
|
+- 12,5 % (от 3,375 мм до 2,625 мм)
|
От + 12,5 % до -15,0 % (от 3,375 мм до 2,55 мм)
|
+- 10,0 % (от 3,3 мм до 2,7 мм)
|
|
6.
|
Скручивание (max)
|
-
|
2,5 мм на метр
|
-
|
По согласованию
|
20 на метр
|
-
|
|
7.
|
Вогнутость/выпуклость
|
0,5 мм
|
0,75 мм
|
-
|
0,5 мм
|
0,5 мм
|
-
|
|
8.
|
Криволинейность
|
3 мм
|
3 мм
|
3 мм
|
1 мм
|
1 мм
|
1 мм
|
|
9.
|
Максимально допустимый радиус скругления углов
|
3 мм
|
3 мм
|
3 мм
|
3 мм
|
3 мм
|
3 мм
|
